Normative
EN 45545-2:2020 HL3 R22 e R23.
/ Rail /

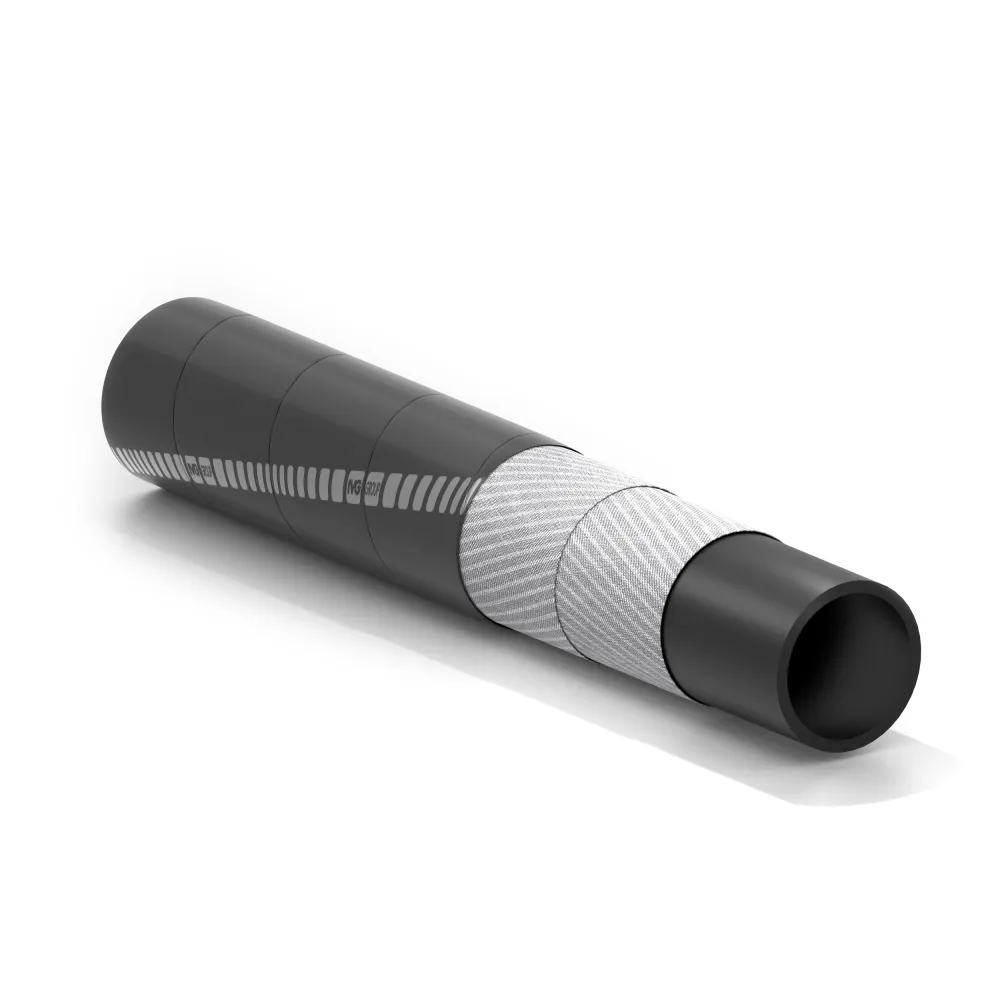

Derby/EN 45545
Tubo per mandata di acqua e liquidi di raffreddamento
Punti di forza
Per sistemi di raffreddamento
In accordo a EN 45545-2 HL3 R22 e R23
Per operazioni di mandata
Applicazione
tubo cord progettato per mandata di acqua e liquidi di raffreddamento per impieghi nel settore ferroviario. Utilizzato come connessione flessibile nei sistemi di raffreddamento, negli impianti di aria condizionata o di riscaldamento.
Temperatura
da -40°C a +120°C.
Costruzione
Sottostrato:
Rinforzo:
Copertura:
nero, liscio, in gomma sintetica, resistente al fuoco.
Rinforzo:
tessuti sintetici ad alta resistenza.
Copertura:
nera, liscia (ad impressione tela) in gomma sintetica, resistente agli agenti atmosferici, all'ozono, agli oli e al fuoco.
Marcatura:
transfer ad elica di colore bianco: "RAIL (logo famiglia) Derby according to EN 45545-2 - HL3 - R22 Internal, R23 External...".
Varianti disponibili a richiesta
- Altri diametri.
| Codice | Diametro Interno | Diametro Esterno | Pressione Lavoro | Pressione Scoppio | Peso Nominale | Lunghezza Massima | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | bar | psi | bar | psi | kg/m | lbs/ft | m | ft | |
| 1503553 | 8 | 5/16 | 15 | 0,59 | 4 | 60 | 12 | 180 | 0,16 | 0,11 | 120 | 400 |
| 1420712 | 9 | 23/64 | 16 | 0,63 | 4 | 60 | 12 | 180 | 0,17 | 0,11 | 120 | 400 |
| 1459937 | 10 | 25/64 | 19 | 0,75 | 4 | 60 | 12 | 180 | 0,28 | 0,19 | 120 | 400 |
| 1421450 | 13 | 1/2 | 20 | 0,79 | 4 | 60 | 12 | 180 | 0,25 | 0,17 | 120 | 400 |
| 1418289 | 15 | 19/32 | 22 | 0,87 | 4 | 60 | 12 | 180 | 0,28 | 0,19 | 120 | 400 |
| 1418807 | 18 | 45/64 | 25 | 0,98 | 4 | 60 | 12 | 180 | 0,33 | 0,22 | 120 | 400 |
| 1411543 | 20 | 25/32 | 27 | 1,06 | 4 | 60 | 12 | 180 | 0,36 | 0,24 | 120 | 400 |
| 1392387 | 22 | 55/64 | 29 | 1,14 | 4 | 60 | 12 | 180 | 0,39 | 0,26 | 120 | 400 |
| 1403451 | 22 | 55/64 | 31 | 1,22 | 4 | 60 | 12 | 180 | 0,5 | 0,34 | 120 | 400 |
| 1435990 | 25 | 1 | 32 | 1,26 | 4 | 60 | 12 | 180 | 0,43 | 0,29 | 120 | 400 |
| 1432494 | 28 | 1-7/64 | 36 | 1,42 | 4 | 60 | 12 | 180 | 0,52 | 0,35 | 120 | 400 |
| 1394843 | 32 | 1-1/4 | 40 | 1,57 | 4 | 60 | 12 | 180 | 0,59 | 0,40 | 120 | 400 |
| 1411560 | 35 | 1-3/8 | 43 | 1,69 | 4 | 60 | 12 | 180 | 0,64 | 0,43 | 120 | 400 |
| 1412167 | 38 | 1-1/2 | 46 | 1,81 | 4 | 60 | 12 | 180 | 0,69 | 0,46 | 120 | 400 |
| 1503561 | 40 | 1-37/64 | 50 | 1,97 | 4 | 60 | 12 | 180 | 0,98 | 0,66 | 120 | 400 |
| 1411551 | 42 | 1-21/32 | 52 | 2,05 | 4 | 60 | 12 | 180 | 1,02 | 0,69 | 120 | 400 |
| 1504444 | 48 | 1-57/64 | 58 | 2,28 | 4 | 60 | 12 | 180 | 1,15 | 0,77 | 120 | 400 |
| 1416316 | 50 | 2 | 60 | 2,36 | 3 | 45 | 9 | 135 | 1,19 | 0,80 | 120 | 400 |
| 1474235 | 55 | 2-11/64 | 65 | 2,56 | 3 | 45 | 9 | 135 | 1,3 | 0,87 | 120 | 400 |
| 1392093 | 60 | 2-23/64 | 70 | 2,76 | 3 | 45 | 9 | 135 | 1,41 | 0,95 | 120 | 400 |
