Ivg Colbachini | Tubi flessibili in gomma

Normative

  • EN 12115
EN 12115:2021 (16 bar).
Oil
  • ATEX
/ Oil /

Spezia LL

Tubo per mandata e aspirazione di carburanti e olii

Punti di forza

Contenuto aromatico fino al 50%
Idoneo per ambiente ATEX
In accordo a EN 12115

Applicazione

tubo spiralato liscio, utilizzato per mandata e aspirazione di olii minerali, benzina verde e carburanti con contenuto aromatico fino al 50%.
Tubo idoneo per utilizzo in ambiente ATEX. Testato dall’organismo notificato INERIS.

Temperatura

da -30°C a +80°C.

Resistenza elettrica

Ω/T, tubo elettricamente conduttivo. Resistenza elettrica garantita per pezzature uguali o inferiori a 60 m.

Costruzione

Sottostrato: nero, liscio, in gomma NBR1 conduttiva.
Rinforzo:

tessuti sintetici ad alta resistenza e spirale d’acciaio incorporata.


Copertura: nera, liscia (ad impressione tela), in gomma sintetica, resistente all’olio, agli agenti atmosferici, all’ozono e all’abrasione.
Marcatura: nastro in rilievo in accordo con EN 12115 + transfer di colore giallo “IVG Oil (logo applicazione)...”.

Varianti disponibili a richiesta

  1. Struttura cord.

Richiedi informazioni

Dichiaro di aver preso visione dell'informativa privacy ai sensi del Regolamento UE 2016/679

Spezia_LL_it.pdf
Spezia_LL_en.pdf
Spezia_LL_de.pdf
Spezia_LL_fr.pdf
Spezia_LL_ru.pdf
Spezia_LL_cn.pdf
IVG_sd_atex_it.pdfatex_it.pdf
IVG_sd_atex-en.pdfatex-en.pdf
IVG_sd_atex_ted.pdfatex_ted.pdf
IVG_sd_atex_fr.pdfatex_fr.pdf
IVG_sd_atex_cn.pdfatex_cn.pdf
Vedi tutti i documenti
Codice Diametro Interno Diametro Esterno Pressione Lavoro Pressione Scoppio Peso Nominale Raggio Curvatura Aspirazione Lunghezza Massima
mm inch mm inch bar psi bar psi kg/m lbs/ft mm inch bar m ft
2200450 19 3/4 31 1,22 16 240 64 960 0,69 0,46 120 4,7 0,9 120 400
2200451 25 1 37 1,46 16 240 64 960 0,85 0,57 150 5,9 0,9 120 400
2200452 32 1 1/4 45 1,77 16 240 64 960 1,1 0,74 175 6,9 0,9 120 400
2200453 38 1 1/2 51 2,01 16 240 64 960 1,39 0,93 225 8,9 0,9 120 400
1501860 50 2 66 2,60 16 240 64 960 2,08 1,40 275 10,8 0,9 120 400
2200455 63,5 2 1/2 79,5 3,13 16 240 64 960 2,72 1,83 315 12,4 0,9 120 400
1501879 75 2 61/64 91 3,58 16 240 64 960 3,24 2,18 375 14,8 0,9 120 400
1499750 100 4 118 4,65 16 240 64 960 4,88 3,28 500 19,7 0,9 120 400

Documenti utili

Raccomandazioni Importanti
Tabella resistenza chimica
Brochure di settore
Informazioni tecniche
Informazioni di sicurezza

Potrebbe piacerti anche

Tubo per carburanti ed olio Puertorico

Puertorico

Tubo per mandata e aspirazione carburanti ed olio

Raccordi correlati

Camlock

Camlock EN 14420-7 (DIN 2828)

per fluidi diversi
intercambiabile con il Camlock

Camlock

TW EN 14420-6

per carburanti e prodotti chimici

Camlock

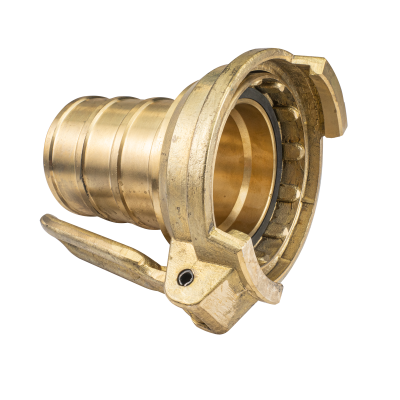

Raccordo Carburante Tipo Italiano
